DG多级泵

时间:2017/4/18 20:07:05 浏览:1271次



产品特性:DG型多级离心泵生产厂家,DG型多级离心泵厂家,DG型多级泵,DG型泵
产品简介:DG型多级离心泵,DG型多级离心泵生产厂家DG型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水,或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。
一、DG型多级离心泵概述
DG型多级离心泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水,或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。

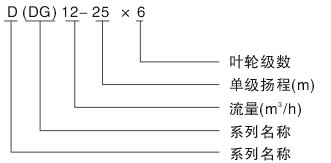

二、DG型多级离心泵型号说明
1)例150DG30X5
        150—泵吸入口直径(mm)
          DG—多级、节段式离心清水泵
         30—单级扬程为30m
          5—泵级数为5级
2)例DG 280-43X5
          DG—多级、节段式离心清水泵
        280—泵的流量(m3/h)
         43—单级扬程为43m
          5—泵级数为5级

三、DG型多级离心泵结构说明
DG型多级离心泵壳体部分:主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
DG型多级离心泵转子部分:主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
DG型多级离心泵轴承部分: 本DG型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
DG型多级离心泵的密封:DG型多级离心泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
DG型多级离心泵平衡机构:由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
四、D型多级离心泵到货检查
    DG型多级离心泵到货后,应立即对设备进行验收,因装运引起的任何缺陷应立即报告给承运人。说明书文本和其它部件(如电机)的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
五、DG型多级离心泵的装配和拆卸
DG型多级离心泵的装配   本DG型多级离心泵装配质量的好坏直接影响泵能否正常运行,并影响泵的使用寿命和性能参数;影响机组的振动和噪音,装配中应注意以下几点:
DG型多级离心泵固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证,应保证零件的加工精度和表面粗糙度,不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。
DG型多级离心泵叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能,故泵的尺寸不能随意调整。
DG型多级离心泵装配完毕后,未装填料前,用手转动泵转子,检查泵转子在壳体内旋转是否灵活,轴向窜动是否达到规定要求。
上述检查符合要求后,在DG型多级离心泵两端轴封处加入填料,注意填料环在填料室中的相对位置。
DG型多级离心泵的拆卸
DG型多级离心泵拆卸要与装配相反的顺序进行,拆卸时应严格保护零件的制造精度不受损伤。
DG型多级离心泵拆卸穿杆时应当先将各中段用垫垫起,以免各中段止口松动后下沉将轴压弯。
六、DG型多级离心泵的安装
本DG型多级离心泵安装时除满足一般安装技术要求外,还应当注意以下几点:
电机与DG型多级离心泵组合安装时,应当将泵联轴器端的轴向外拉出,并再留2-3mm端面间隙值,以保证泵和电机两联轴器之间的轴向间隙值。
注意:确定底板调平,设备水平度良好后再进行灌浆
小心:为使安装成功,联轴器调整必须正确,挠性联轴器不能补偿任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此,联轴器必须在所给限度内调整。
小心:必须采取措施支撑泵的进出口管道,防止泵进出口负荷过大

DG型多级离心泵与电机轴的中心线应在同一水平直线上。
DG型多级离心泵只能承受自身内力,不能承受任何外力。
七、DG型多级离心泵的起动、运行、停车
(一)DG型多级离心泵起动:
警告:为了操作者的安全起见,请勿超越DG型多级离心泵铭牌的条件进行操作,以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行,请参考说明书进行。
DG型多级离心泵起动前应先盘动转子,检查转子是否灵活。
检查电机转向是否与D型多级离心泵的转向一致。
关闭DG型多级离心泵出口闸阀、压力表旋塞,用输送的液体或真空系统排除吸入管和泵体内的空气(严禁空车启动运行)。
检查DG型多级离心泵与电机联接螺栓的松紧度和DG型多级离心泵周围的安全情况,使泵处于准备起动状态。
警告:在装好联轴器护罩后,设备才能操作,忽略该点会引起人员伤亡。
起动DG型多级离心泵,待DG型多级离心泵运转正常后,打开压力表旋塞,慢慢开启出口闸阀,按出口压力表读数控制泵给定的扬程。
(二)运行:
本DG型多级离心泵靠内平衡机构平衡轴向力,平衡装置有平衡液体流出,平衡液体由平衡水管接至吸入段或在平衡室处设置一短管,平衡液体经短管流向泵外,为保证泵正常运行,平衡水管决对不允许堵塞。
本DG型多级离心泵滚动轴承均无冷却装置,轴承温升变化反映了泵的装配质量,轴承温升不得高于环境温度35℃,最高温度不应高于75℃。
警告:对未适当润滑的设备进行操作,可能引起轴承发热、断裂、泵的堵转和设备的损坏,并使操作人员受到人身伤害。
本DG型多级离心泵转子在运行中存在一定的轴向游动,应保证电机和水泵两联轴器端面间的间隙值。
DG型多级离心泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况,磨损量过大应当及时更换。
警告:请勿尝试在旋转机械附近进行维修、保养或清理,否则会危及操作人员人身安全。
 (三)DG型多级离心泵停车:DG型多级离心泵停车前应当先关压力表旋塞,再慢慢关闭出口闸阀,待出口闸阀关闭完毕后才能停电机。
八、DG型多级离心泵可能发生的故障及解决方法


故障
原因 解决
1、水泵不吸水;压力表及真空表的指针剧烈跳动 注入水泵的水不够;水泵或仪表漏气 再往水泵内注水;拧紧或堵塞漏气出
2、水泵不吸水,真空表显示高度真空 底阀没有打开或已堵塞;吸水阻力太大;吸水高度太大而超过允许值 校正或更换底阀;清洗或更换吸水管;降低吸水高度
3、看压力表水泵出水处有压力,而水泵仍不出水 出水管阻力太大;旋转方向不对;叶轮淤塞;水泵转速不够 检查或缩短出水管;改变电机转向;清洗叶轮;增加水泵轴的转速
4、流量低于预计 水泵淤塞;密封环磨损过多;转速不够 清洗水泵及管道;更换密封环;增加水泵轴的转速
5、水泵消耗的功率过大 填料压盖过紧;叶轮磨损;水泵供水量增加 拧松填料压盖或将填料取出打方;更换叶轮;调节闸阀降低流量
6、水泵在工作过程中出现异常声音,流量下降直到不出水;平衡装置早期磨损 闸阀开得太大;吸水管阻力太大;在吸水处有空气渗入;吸水高度过大;所输送液体温度过高 调节闸阀以降低流量;检查吸水管道;检查底阀;减少吸水高度;拧紧或堵塞漏水处;降低液体温度
7、水泵振动 泵轴与电机轴线不在同一条中心线上 把水泵和电机的轴中心线对准
8轴承过热 没有油或油脏;水泵轴与电机轴不在一条中心线上 注油或换油;把轴中心线对准
